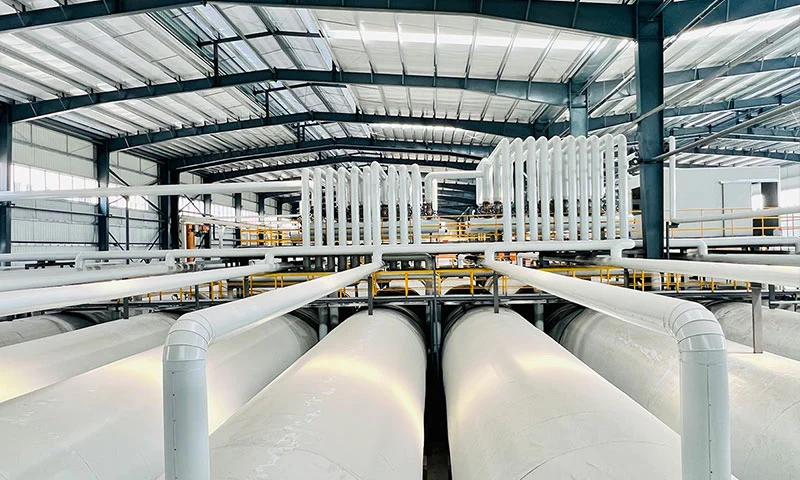

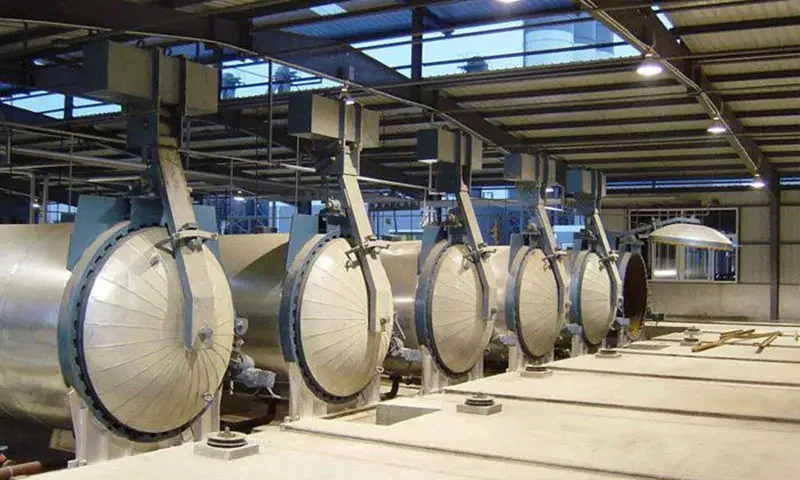

V AAC Concrete Autoclaved tento proces probíhá v autoklávu, kde řízený tlak (0,8-1,2 MPa) a teplota (180-200℃) umožňují křemičitým a vápenatým látkám v syrových cihlách plně reagovat a vytvářet krystaly tobermoritu. Vytvarovaný pórobetonový výrobek podléhá zrychleným hydrotermálním chemickým reakcím pod vysokotlakou párou; právě tento zásadní krok má nakonec za následek vysoce pevný, lehký stavební materiál s vynikajícími tepelně izolačními vlastnostmi.
1. Tlak a teplota: Vytvrzování v autoklávu musí být prováděno při tlaku 0,8-1,2 MPa a teplotě 180-200℃.
2. Specifické parametry:
Fáze ohřevu: 2-3 hodiny, rychlost ohřevu 50-70℃/hod.
Stupeň konstantního tlaku: Tlak 1-1,2 MPa, teplota 160-180℃, trvající 4-6 hodin.
Fáze chlazení: Chlazení na okolní tlak a teplotu během 2-3 hodin.

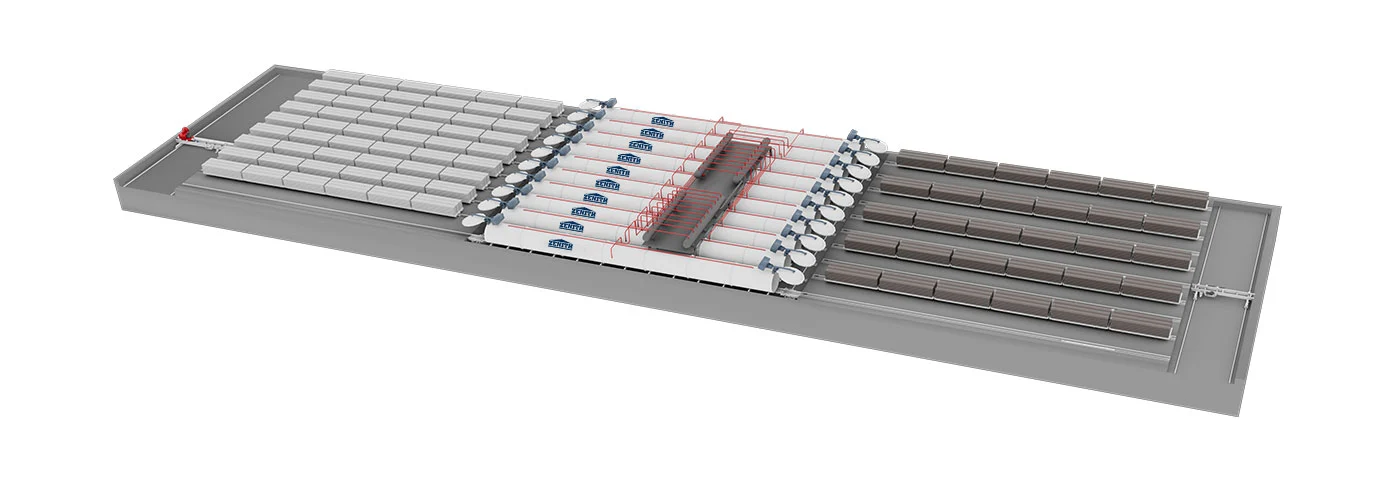

3. Procesní tok: Zahrnuje kroky, jako je vložení ingotu do autoklávu, vysávání, natlakování, udržování konstantního tlaku, odtlakování a vyložení. Během celého procesu je vyžadováno přísné těsnění a bezpečný provoz.
Adresa
Zenith-Straße 1 57290 Neunkirchen
E-mailem
Odesláním kontaktního formuláře souhlasíte s tím, že vaše údaje mohou být použity ke zpracování vaší žádosti (další informace a oznámení o odvolání naleznete v prohlášení o ochraně údajů).
